KC85/4 Komplettsystem im Originalzustand mit Peripheriegeräten

DiesesErstellt: 22.03.2014 System stellt praktisch ein voll ausgebautes KC-System dar. Es ist unverändert und vollständig im Originalzustand erhalten. Bislang waren noch keine Reparaturen notwendig. Lediglich der Netzschalter der D004-Disk-Basis musste getauscht werden.

Zu diesem System gehören ein Thermodrucker K6304 und eine Schreibmaschine Erika 6007.
Den Thermodrucker zeichnet sein geräuscharmes Arbeiten aus, jedoch ist das Druckbild nur von mittlerer Qualität. Aufgrund der Verarbeitung von Rollenpapier eignet er sich sehr gut für Endlosausdrucke.
Die Erika hat dagegen ein sehr gutes Druckbild, da sie ein Typenrad verwendet. Nachteile der Erika sind die geringe Verarbeitungsgeschwindigkeit und der sehr hohe Geräuschpegel.

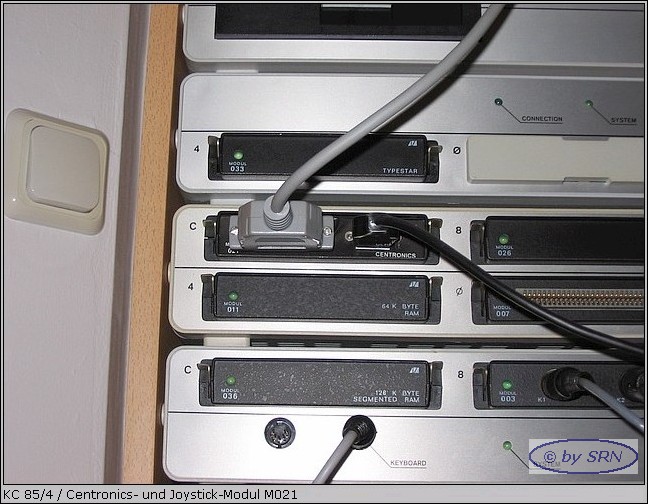

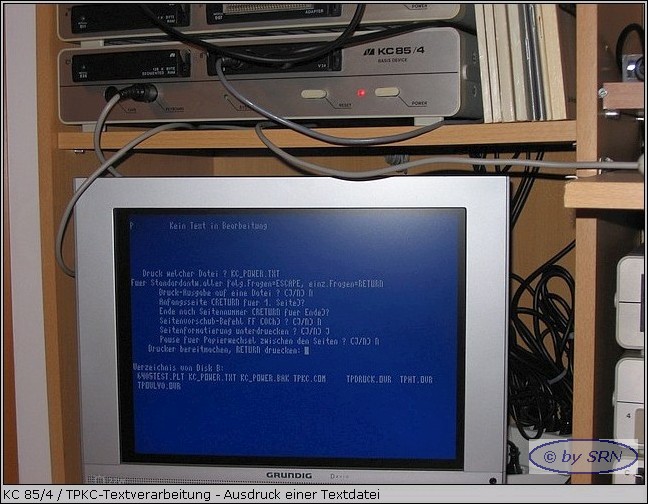

Der Drucker ist via V.24 und einem M003 mit dem KC verbunden. Die Erika wiederum ist über die Parallel-/Centronics-Schnittstelle angeschlossen. Dazu wird ein Nachbau des M021 verwendet, welches ein kombiniertes Modul darstellt und eine Parallel- und Joystick-Schnittstelle besitzt.

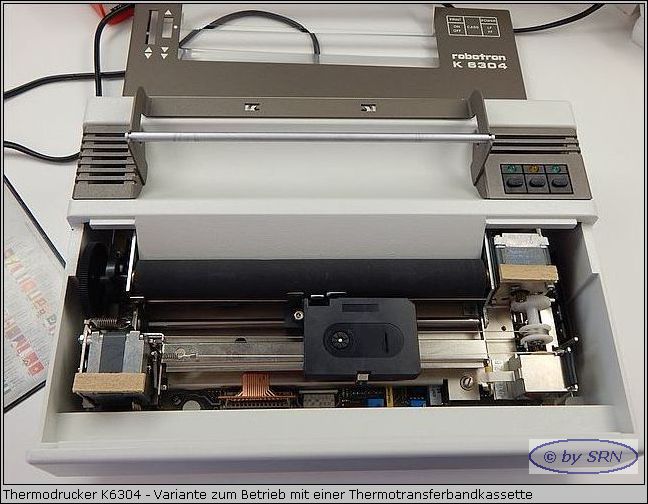

Der K6304 kann auch als Thermotransferdrucker eingesetzt werden. Dabei wird dann ganz normales, jedoch satiniertes Papier verwendet. Vor dem Druckkopf befindet sich in dem Fall ein sogenanntes Thermotransferband, welches in einer speziellen Bandkassette enthalten ist. Es handelt sich um ein Carbon-Band. Der Druckkopf löst mit der erzeugten Wärme die Farbbestandteile aus dem Band und fixiert sie auf dem Papier.
Ein Video zeigt den K6304 mit eingesetzter Thermobandkassette beim Selbsttest.
Das Handbuch dieser Variante des Thermodruckers beschreibt die Handhabung der Kassette und des zu benutzenden Papiers. Es kann im Download-Bereich heruntergeladen werden.
Das Handbuch wurde nicht von mir erstellt, sondern im Internet per Suche gefunden. Laut Dokumenteneigenschaften der PDF-Datei ist der Erzeuger dieser Datei "WeRo". Die Internetadresse zum Fundort lautet: "http://9hal.ath.cx/usr/digital-ag/archiv/handbuecher/".

Der KC85/4 ist über den ersten Port des M003 mit dem zweiten KC-System verbunden. Somit ist eine Rechner-Rechner-Kopplung möglich, wodurch z.B. die Verwendung der Peripherie des einen Systems am anderen ermöglicht wird. Dies kann schon durch einfache Basic-Programme verwirklicht werden.

Zu diesem System gehört auch noch eine optionale Komforttastatur, die D005. Die originale "Gummi"-Tastatur war nur bedingt für längeres und effizientes arbeiten am Rechner geeignet. Deshalb wurde die D005 entwickelt, welche jedoch nur in geringen Stückzahlen verkauft wurde. Die hier angeschlossene D005 ist über einen DIN-Buchsen-Umschalter mit dem KC verbunden, um die Originalität des in der DDR gekauften Systems zu erhalten. Damit kann zwischen D005 und Originaltastatur gewechselt werden.

Hier können Sie sich ein Video eines laufenden Bildschirmschoners unter CAOS 4.2 auf diesem Rechnersystem ansehen.




DurchErstellt: 18.12.2022 das Einrichten eines richtigen Arbeits- und Bastelzimmers im neuen Haus ergaben sich wesentlich bessere räumliche Möglichkeiten und so konnte dieses Originalsystem um zwei Peripheriegeräte erweitert werden.

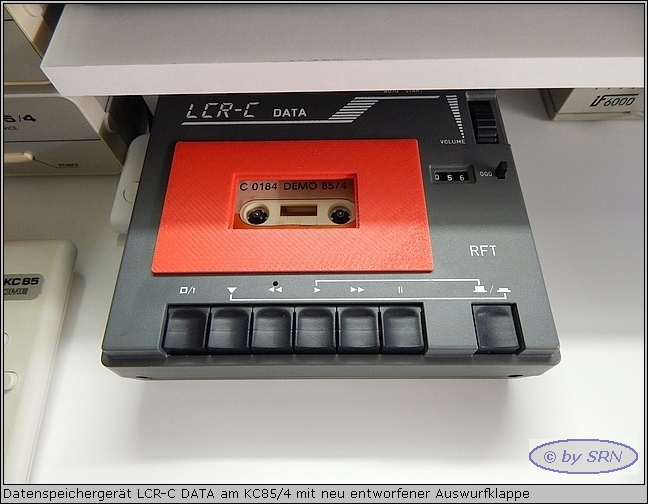

Schon seit sehr langer Zeit schlummert ohne Einsatz ein LCR-C DATA vor sich hin, welcher nun am KC als weitere Möglichkeit zum Lesen und Schreiben von Daten von bzw. auf Kassette dient.

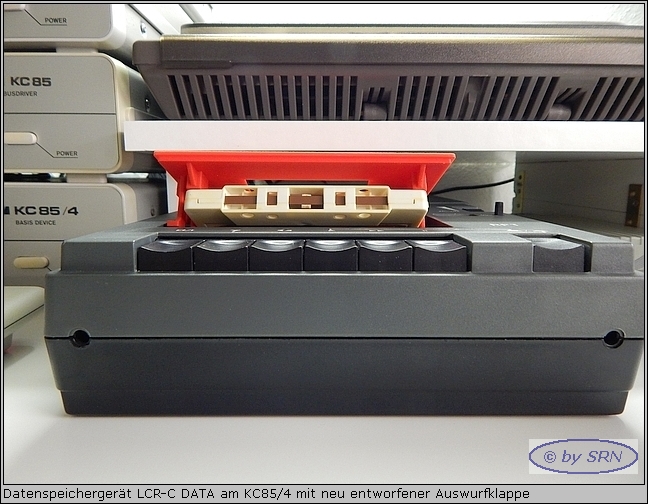

Jedoch hatte der LCR, wie so viele seiner "Geschwister" das Problem der nicht korrekt haltenden Kassette und des nicht richtig funktionierenden Auswurfes dieser. Hinzu kommt die automatische Motorsteuerung, welche eher hinderlich ist beim Einlesen von Daten. Statt eines Vorteils bringt diese Automatik aus meiner Sicht nur Nachteile, denn es ist zum Beispiel nicht möglich zurückzuspulen, solange das Diodenkabel den LCR mit dem KC verbindet. Ich habe mich dann erinnert, daß es in der KC-Gemeinde einen Experten für diese Geräte (Kassettenrekorder im Allgemeinen) gibt und habe mich an Guido Grohmann mit der Bitte um Hilfe gewandt. Er war auch sofort dazu bereit und hat den LCR-C DATA auf manuelle Steuerung umgebaut und dabei gleichzeitig diverse Reparaturen an diesem durchgeführt (z.B. Riemenwechsel). Dazu zählt auch die Erweiterung der Kassettenauswurfklappe um zwei Haltenasen, so daß die Kassette sich nicht mehr verklemmen kann.

Guido Grohmann machte dazu den Vorschlag, 3D-Druck-Elemente herzustellen, die diese Funktion der Haltenasen übernehmen können.

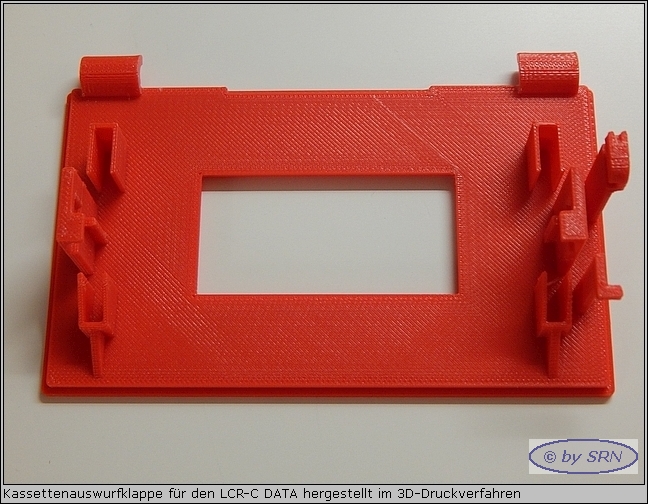

Jedoch hatte ich ihn falsch verstanden und entwickelte ein vollständiges 3D-Modell der Klappe. Schon der erste Probedruck war nahezu perfekt, leider fiel mir die Klappe aus großer Höhe auf harten Beton und zerbrach dabei. Zwar klebte ich das abgebrochene Teil wieder an, fertigte aber gleichzeitig einen zweiten Druck an.
Diese zweite Klappe ist nun im LCR-C DATA eingesetzt und sie paßt perfekt. Guido schrieb mir eine idiotensichere Anleitung, um sie gegen die Originalklappe austauschen zu können, Die Zusammenarbeit mit Guido Grohmann hat mir sehr viel Spaß gemacht und ich denke, durch seine Inspiration ist etwas sehr gutes entstanden. Die neuen Fotos in dieser Rubrik sollen einen kleinen Eindruck davon vermitteln.
Vielen Dank an dieser Stelle an Guido.

Die Beschreibung zum zweiten Peripheriegerät, einer Erika 3004 electronic folgt in Kürze.
