AnErstellt: 19.11.2014

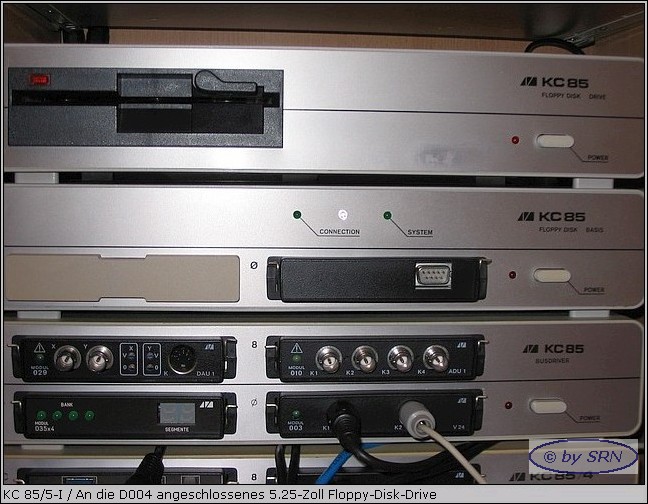

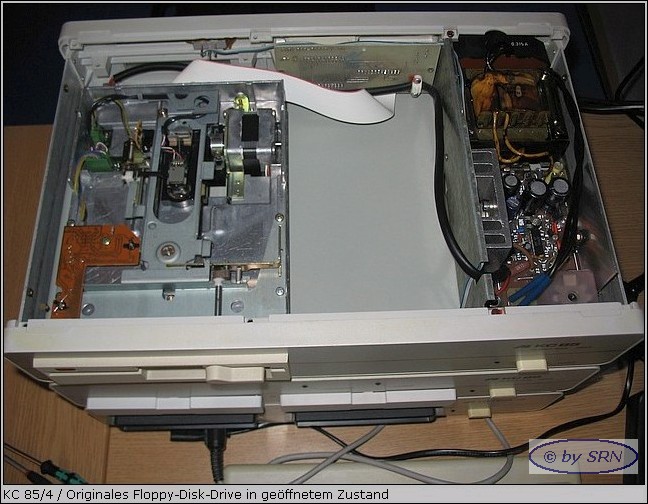

die D004 sind zwei Diskettenlaufwerke angeschlossen. Dabei handelt es sich zum einen um ein originales
Floppy Disk Drive. Diese sogenannten Disk-Drives beinhalten außer einem 5¼"-Laufwerk und etwas Elektronik
zur Ansteuerung und zum Drive-Select keine weiteren Bauteile und sind daher die leichtesten Bestandteile
eines "KC-Turmes". Bei den Diskettenlaufwerken handelt es sich um Laufwerke mit der Bezeichnung K5601. In
der Regel sind dies TEAC-Laufwerke oder lizenzierte Nachbauten dieser. Diese Laufwerke waren in der Lage,
bis zu 800 KB zu lesen und zu schreiben, auf doppelseitigen Disketten. Es handelt sich um MFM-/RLL-Laufwerke.
Die Drive-Select-Elektronik erlaubt den Anschluß von maximal 4 Disk-Drive-Geräten an eine D004.
Das zweite Laufwerk ist ein 3.5"-Laufwerk. Der Anschluß derartiger Laufwerke ist einfach möglich, wenn diese
zum Datentransfer den Shugart-Bus nutzen. Praktisch alle älteren 3.5"-PC-Laufwerke sind derartig aufgebaut.
Im Internet finden sich entsprechende Informationen, welche Laufwerke besonders geeignet sind und auf
einfache Weise angepasst werden können (siehe dazu auch unter "Links"). Erwähnt sei an dieser Stelle das
Ready-Signal, welches das Laufwerk bereitstellen muß.
Das Laufwerk wurde zunächst mit einer zusätzlichen Schaltung dahingehend befähigt, im System verwendet
werden zu können, zum Lesen und Schreiben von Daten. Es stellte sich heraus, daß dieses Laufwerk kein echtes
Ready-Signal liefern kann (daher die zusätzliche Schaltung). Solche Laufwerke eignen sich aber nicht dazu,
ein Betriebssystem von ihnen zu starten.
Daher wurde ein anderes Laufwerk eingebaut. Die zusätzliche Schaltung wurde dadurch überflüssig. Um die
Originalität des Disk-Drives zu erhalten, wird das Laufwerk mittels einer Adapterplatine angeschlossen.
Auf diese wird als Eingang das Flachbandkabel, welches sich im Inneren des Disk-Drives befindet, gesteckt.
Am anderen Ende der Adapterplatine befindet sich als Ausgang eine 34-polige Pfostenbuchse, welche auf das
3.5-Zoll-Laufwerk gesteckt wird. Dieses Laufwerk ist bootfähig.
Durch den Anschluß eines Diskettenlaufwerkes an den KC 85/4 bzw. /5 ist auch die Voraussetzung geschaffen,

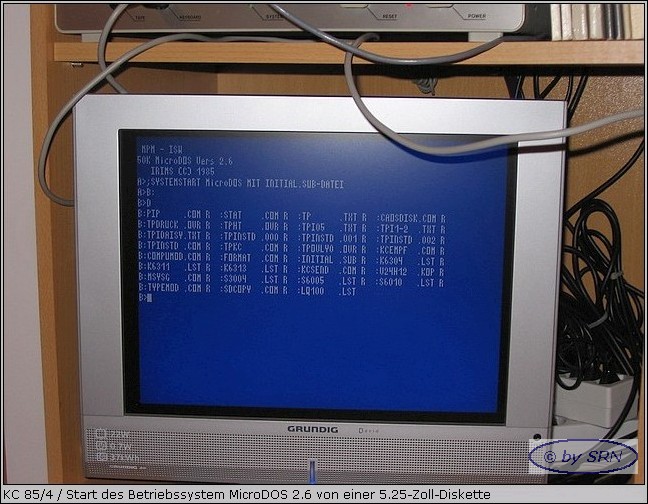

mit dem Betriebssystem MicroDOS zu arbeiten. Auf einem der Bilder ist ein vollständig gestartetes MicroDOS
in der Version 2.6 zu sehen.
VieleErstellt: 04.06.2019
Jahre wurden die "Disk Drives" an den KC 85 Rechnern unverändert und ohne
Probleme genutzt. Nachdem jedoch vor einiger Zeit in der Diskettenstation eines KC 87 eine Spuranzeige
eingebaut wurde, lag es nahe, diese auch - zumindest in einem Disk Drive - zu verwenden.
Jedoch wollte ich dafür keines der schon vorhandenen Geräte verwenden, da für die Segmentanzeigen die
Frontblende bearbeitet werden muß. Durch einen glücklichen Umstand konnte eine ganze Sammlung von Geräten rund
um den KC 85 erworben werden. Darunter befanden sich auch zwei "Disk Drives". Diese Geräte sind mittlerweile
sehr rar geworden und nur noch selten zu bekommen. Damit war die Voraussetzung geschaffen, die Spuranzeige am
KC 85 zu verwenden.

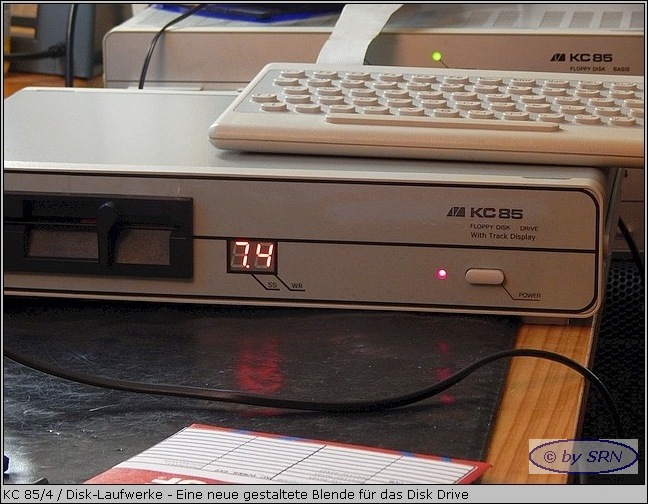

Der Ausschnitt für die Anzeigen wurde so gewählt, daß dessen Unterkante bündig mit der Unterkante des
Netzschalters ist. Wie schon für die D008 Floppy Disk Basis wurde auch für dieses Disk Drive eine Blende aus
selbstklebender Folie gefertigt.

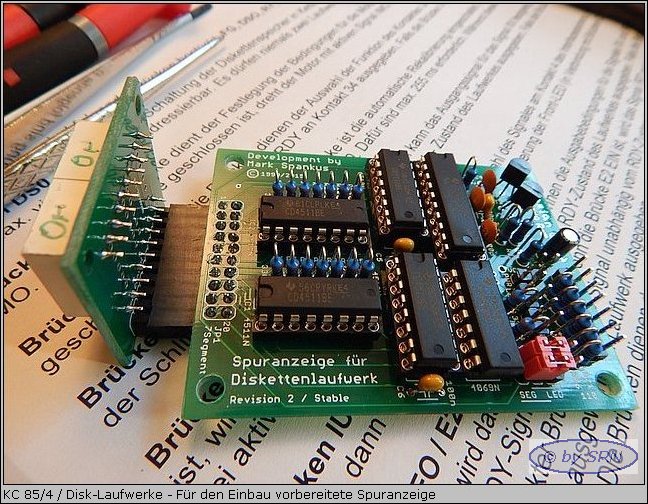

Die Spuranzeige besteht aus zwei kleinen Platinen. Eine Platine nimmt die 7-Segmentanzeigen auf, die andere
enthält die Steuerlogik. Ich entschied sich beim Einbau für die Steckvariante, was bedeutet, daß beiden
Platinen direkt aufeinander gesteckt sind. Der Anschluß an das Diskettenlaufwerk weicht minimal von dem ab, wie
er bei den Laufwerken der KC 87-Diskettenstation vorgenommen wird. Die KC 85 "Disk Drives" steuern die Laufwerke
nicht mit einem separaten Motor-On-Signal, sondern nutzen dazu das Drive-Select-Signal.

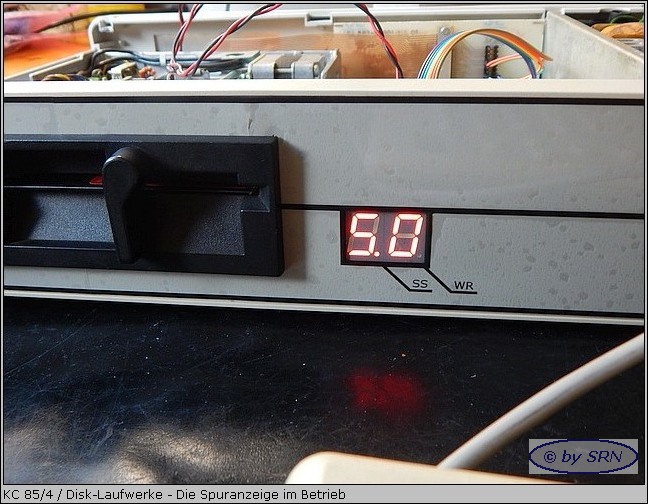

Das Ergebnis des Einbaus der Spuranzeige ist auf den neuen Fotos dieser Seite zu sehen.
AngeregtErstellt: 14.07.2019
durch die Kommunikation mit einem potentiellen Käufer einer Floppy Disk
Basis entstand die Idee, ein äußerst kleines Gehäuse zum Aufbau eines Floppy Disk Drive, inklusive einer
Spuranzeige, zu nutzen. Das Ergebnis ist ein Diskettenlaufwerk, welches funktional zu 100 Prozent einem
originalen Disk Drive entspricht. Es wird mit dem normalen Flachbandkabel mit der D004 verbunden und es kann ein
weiteres Laufwerk per Flachbandkabel angeschlossen werden.

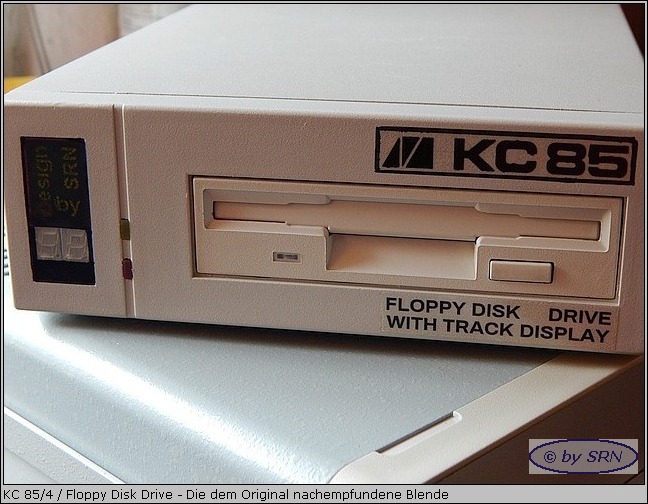

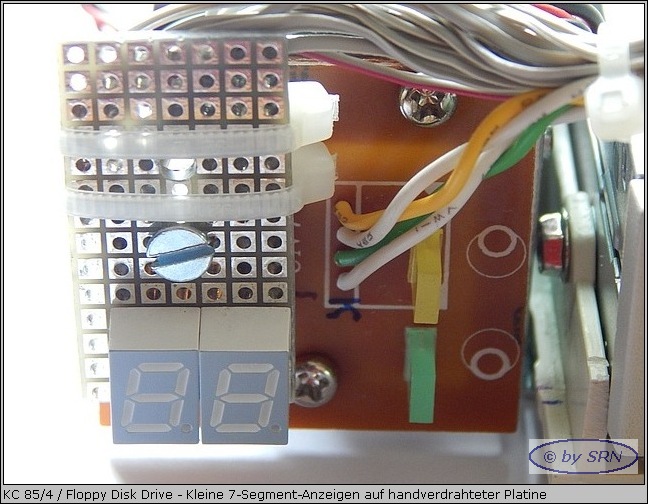

Die größte Herausforderung beim Aufbau waren die geringen Abmessungen des Gehäuses. Für die Spuranzeige wurden
sehr kleine 7-Segment-Anzeigen (Höhe 10 mm) verwendet und dafür ein passender Ausschnitt in der Blende
geschaffen.
Auf der oberen Abdeckung des 3.5-Zoll-Laufwerks ist die Steuerplatine der Spuranzeige plaziert und an der
Gehäuserückwand befindet sich die originale Drive-Select-Platine mit den beiden Pfostensteckern "In" und "Out".

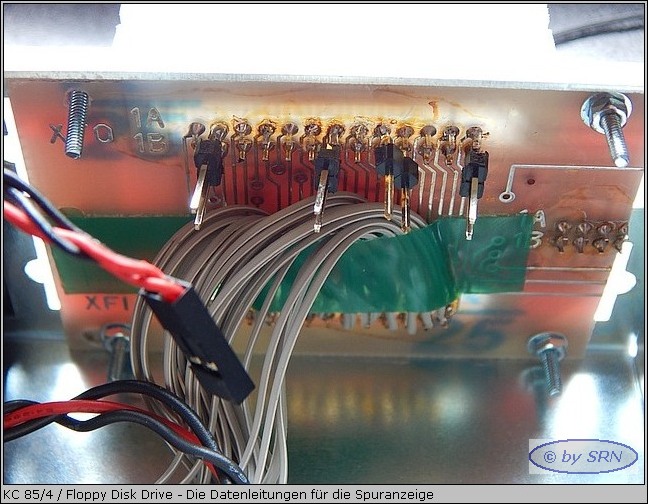

Aufgrund des Platzmangels wurde der Originalverbinder zum Laufwerk an dieser Platine entfernt und durch einen
Handverdrahteten ersetzt. Auch die Platine für die Segment-Anzeigen ist handverdrahtet.
Das Gehäuse besitzt einen Netzteillüfter und einen SCSI-ID-Wahlschalter. Der Wahlschalter dient jetzt als
Ein-/Ausschalter des Lüfters.
Die Funktion des neuen Floppy Disk Drive ist fehlerfrei gegeben. Dies schließt die Spuranzeige mit ein. Damit ist
das Laufwerk eine ideale Alternative zum Original.
|
